Визуально-измерительный контроль металлических конструкций куполов в православном храмовом комплексе

Храмовый комплекс в г. Москве Храмовый комплекс в г. Москве Храмовый комплекс в г. Москве Храмовый комплекс в г. Москве
Храмовый комплекс в г. Москве
Храмовый комплекс в г. Москве
Храмовый комплекс в г. Москве
Храмовый комплекс в г. Москве
Информация
Заказчик (Генподрядчик):

Религиозная организация "Финансово-хозяйственное управление Русской Православной Церкви (Московский Патриархат)
Объект:

Православный храмовый комплекс
Адрес:

г. Москва, ВАО, район Косино-Ухтомский, ул. Святоозерная вл.1-3
Период выполнения:

25 декабря 2015 г.
Описание

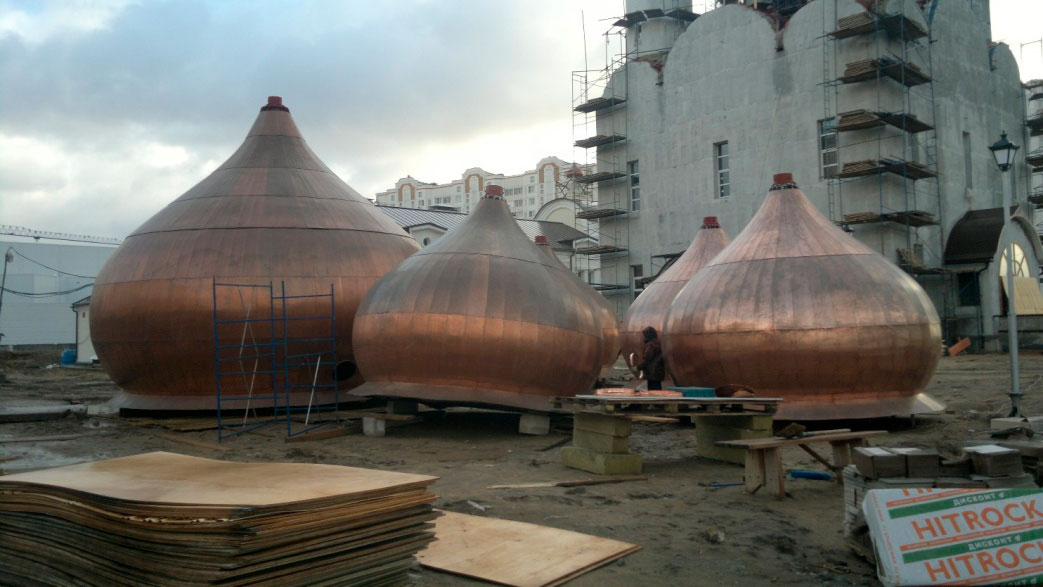

Компания «Пожстройсервис» выполнила визуально-измерительный контроль металлических конструкций куполов православного храмового комплекса вместимостью 500 прихожан по адресу: г. Москва, ВАО, район Косино-Ухтомский, ул. Святоозерная вл.1-3.

Описание метода и процедуры обследования

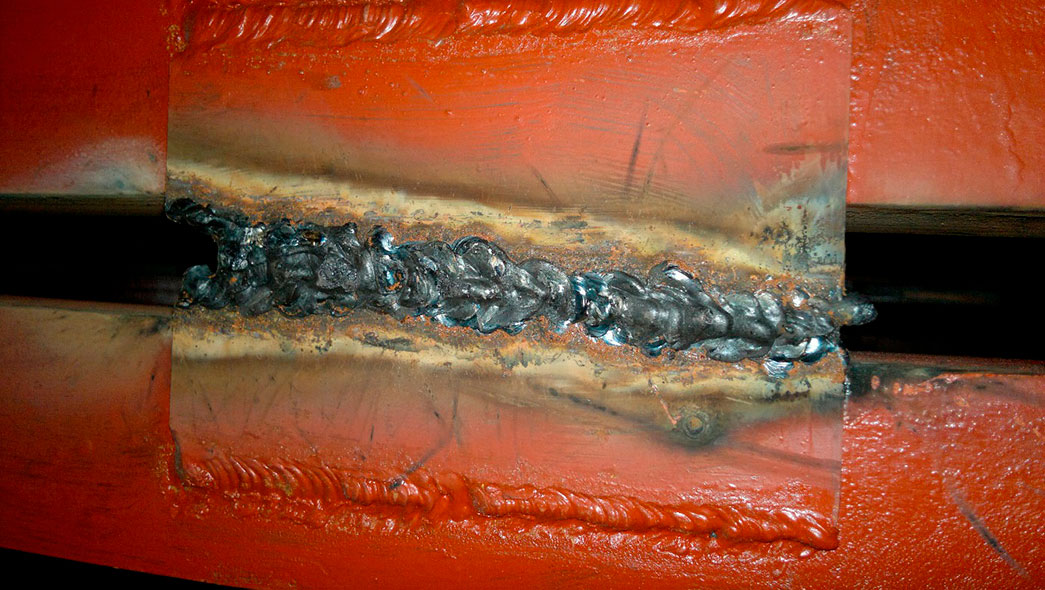

Визуально-измерительный контроль сварных соединений выполняется в соответствии с СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87», РД 03-606-03 «Инструкция по визуальному и измерительному контролю», с целью выявления деформаций, поверхностных трещин, подрезов, прожогов, наплывов, кратеров, свищей, пор, раковин и других несплошностей и дефектов формы швов; проверки геометрических размеров сварных швов и допустимости выявленных деформаций, поверхностных несплошностей и дефектов формы сварных швов.

В выполненном сварном соединении визуально контролируется:

  • отсутствие (наличие) поверхностных трещин всех видов и направлений;
  • отсутствие (наличие) на поверхности сварных соединений дефектов (пор,включений, скоплений пор и включений, отслоений, прожогов, свищей, наплывов, усадочных раковин, подрезов, непроваров, брызг расплавленного металла, западаний между валиками, грубой чешуйчатости, а так же мест касания сварочной дугой поверхности основого материала;
  • размеры поверхностных дефектов (поры, включения и др.), выявленных при визуальном контроле;
  • высоту и ширину шва, а также вогнутость и выпуклость обратной стороны шва в случае доступности обратной стороны шва для контроля;
  • высоту (глубину) углублений между валиками (западания межваликовые) и чешуйчатости поверхности шва;
  • подрезы (глубину и длину) основного металла;
  • отсутствие непроваров (за исключением конструктивных непроваров) с наружной и внутренней стороны шва;
  • размеры катета углового шва;
  • отсутствие переломов осей сваренных цилиндрических элементов.

Выводы по результатам обследования:

По результатам визуально-измерительного контроля установлено, что качество осмотренных сварных швов и их геометрические параметры удовлетворяет требованиям утвержденного проекта и п.10.4 СП 70.13330-2012. Выявленные дефекты допустимы в данных конструкциях.
