Визуально-измерительный контроль металлических конструкций куполов православного Храма

Информация

Заказчик (Генподрядчик):	ООО НПП «ЗИЛ»
Объект:	православный Храм
Адрес:	Москва, ул. Большая Лубянка, 19, стр. 1
Период выполнения:	22.07.2016

Описание

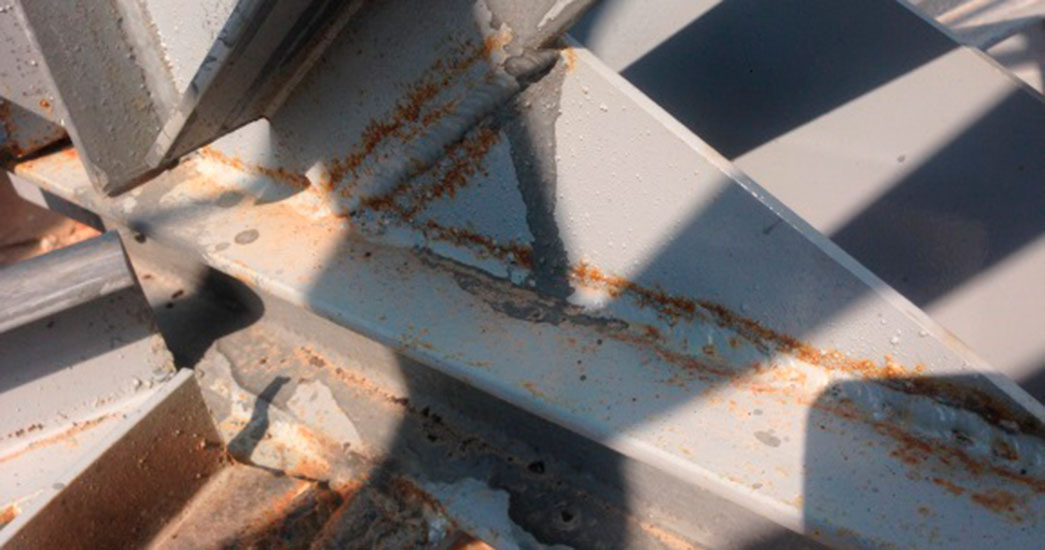

Целью работы являлось выявление деформаций, поверхностных трещин, подрезов, прожогов, наплывов, кратеров, свищей, пор, раковин и других несплошностей и дефектов формы швов, проверки геометрических размеров сварных швов и конструкций куполов Храма Сретения Владимирской Иконы Божией Матери

Методика проведения обследования

Визуально-измерительный контроль сварных соединений выполняется в соответствии с СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87», РД 03-606-03 «Инструкция по визуальному и измерительному контролю», с целью выявления деформаций, поверхностных трещин, подрезов, прожогов, наплывов, кратеров, свищей, пор, раковин и других несплошностей и дефектов формы швов; проверки геометрических размеров сварных швов и допустимости выявленных деформаций, поверхностных несплошностей и дефектов формы сварных швов.

По результатам визуального и измерительного контроля швы сварных соединений должны удовлетворять требованиям п СП 70.13330.2012 «Несущие и ограждающие конструкции», ГОСТ Р ИСО 5817-2009 «Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Визуально-измерительному контролю подвергалось 100% сварных швов. Оценка качества швов проводилась по таблице 10.7 СП 70.13330.2012.

Результаты обследования

По результатам визуально-измерительного контроля установлено, что качество осмотренных сварных швов и их геометрические параметры удовлетворяет требованиям утвержденного проекта и п.10.4 СП 70.13330-2012.
